Bureau d'études en rétro-ingénierie 3D
Située en Nouvelle Aquitaine, dans le Lot-et Garonne, SOLUSCAN3D maîtrise les techniques avancées de reverse-engineering (rétro conception) pour restituer des modèles numériques 3D et maquettes 3D BIM à partir de nuages de points. Nous sommes experts en rétro-ingénierie et proposons une gamme complète de services dédiés à la modélisation 3d et à la retro conception de pièces mécaniques.
Nos prestations concernent les infrastructures existantes ou en cours de construction, les ouvrages de génie civil, les machines et équipements industriels, les systèmes et leurs composants, les produits, les œuvres d’art, les pièces mécaniques ainsi que les objets divers et environnements divers sans limite de taille, d’échelle et de complexité.
Nos Solutions de Rétro-ingénierie et Modélisation 3D
Prestation Scan 3D
Nos prestations de scan 3D permettent d'obtenir des relevés dimensionnels et géométriques précis indispensables pour les projets de reverse-engineering. Ces données sont essentielles pour le développement de plans et de modèles adaptés à vos besoins.
Scan 3D et Rétro-conception

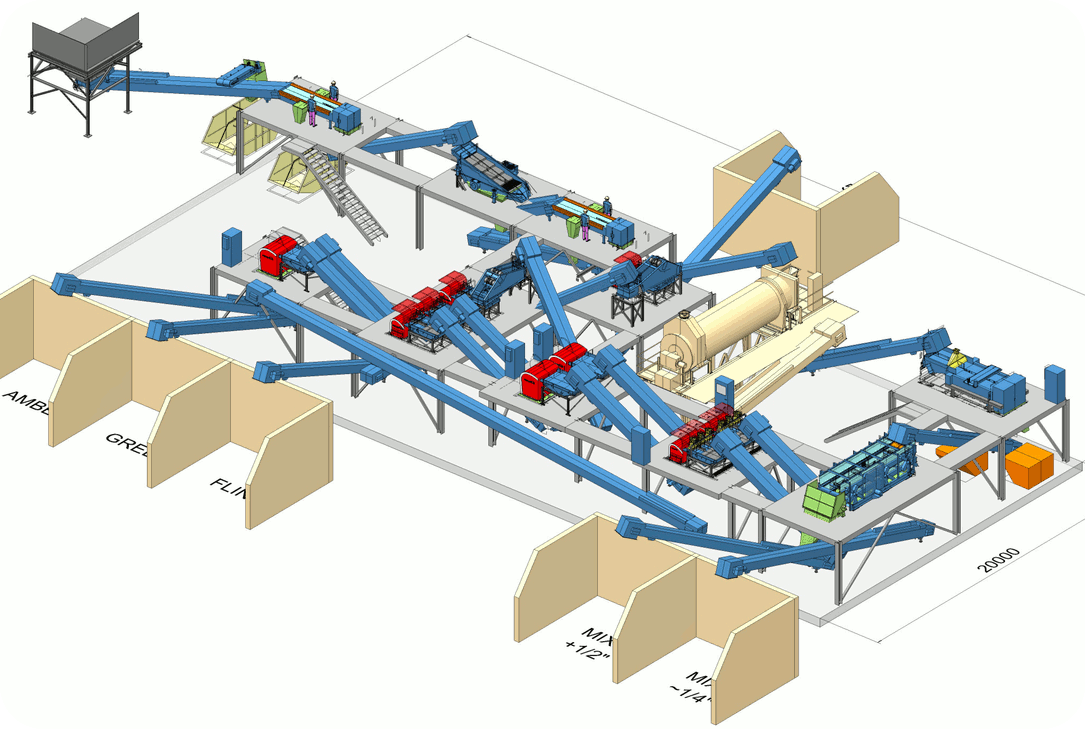

Spécialisés en scan 3D rétro-conception, nos experts analysent en profondeur les structures et les pièces de tous types pour fournir une rétro-ingénierie efficace et ciblée, notamment pour les machines et systèmes complexes (lignes de production, structures métalliques, ouvrages divers...)
Modélisation 3D et Plans 2D
Nous offrons des services de modélisation 3D pour transformer vos idées en modèles numériques détaillés. Nous vous offrons la possibilité de réaliser des plans 2D précis pour toute application nécessaire telles que la fabrication, le contrôle ou la modification d'ensembles ou de pièces existants.
Modèles 3D de très haute précision
SOLUSCAN3D fournit des modèles 3D de très haute précision, issus de la numérisation 3D de tous types d’objets, sites ou environnements allant de quelques millimètres à plusieurs mètres ou dizaines de mètres. La qualité de nos livrables repose sur deux critères essentiels :
- D’une part sur la mise en place au fil du temps et des retours d’expériences de techniques et méthodes spécifiques développées par nos ingénieurs.
- D’autre part sur la complémentarité de nos 3D laser scanners, handyscan, bras de mesures, scanner 3D à décalage de phase, laser tracker ou station d’auscultation.
Ingénierie numérique et documentaire
SOLUSCAN3D réalise des mesures tridimensionnelles de terrain et capture des nuages de points 3D extrêmement précis qui servent de points d’entrée à une large gamme de services en ingénierie documentaire :
• Modèles d'informations du bâtiment (BIM)
• Etudes 3D dans le nuage de points
• Modèles CAO 3D
• Plans d’implantations 2D
• Plans de fabrication 2D
• Documentation tel que construit « as built »
• Plans et coupes d’élévations de bâtiments
• Images panoramiques et
orthophotographies
• Rendus de façades avec texturage
• Maquette numérique 3D interactive
• Visites virtuelles et animation 3D
« True-View »
• Surveillance du comportement structurel
• Réalité augmentée

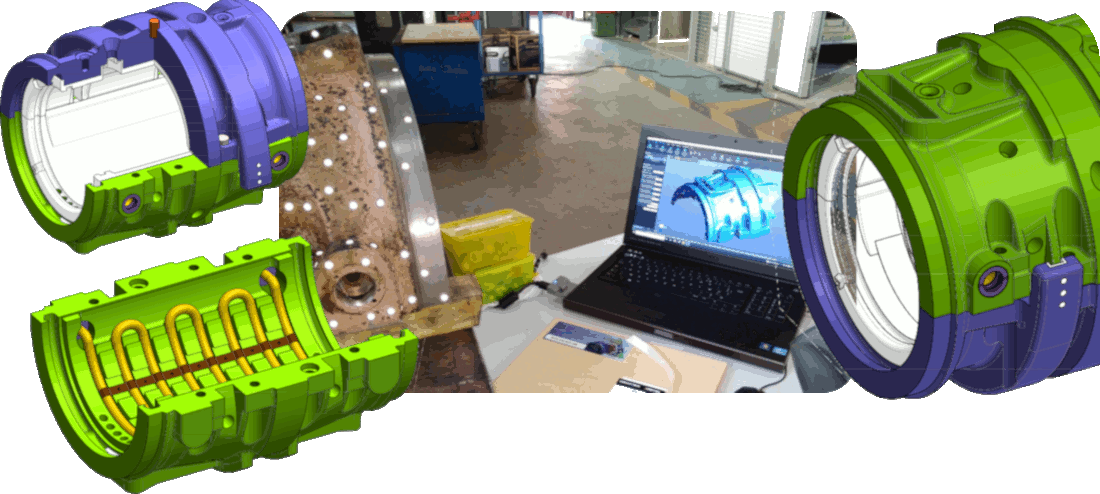

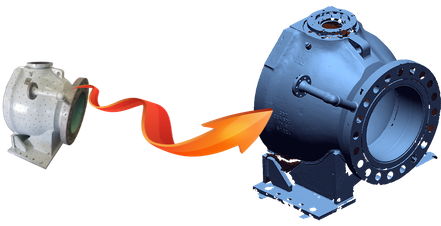

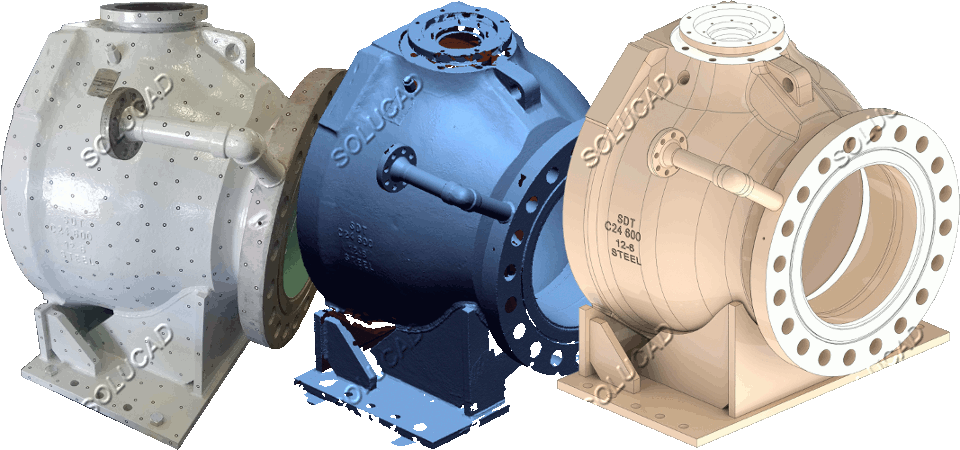

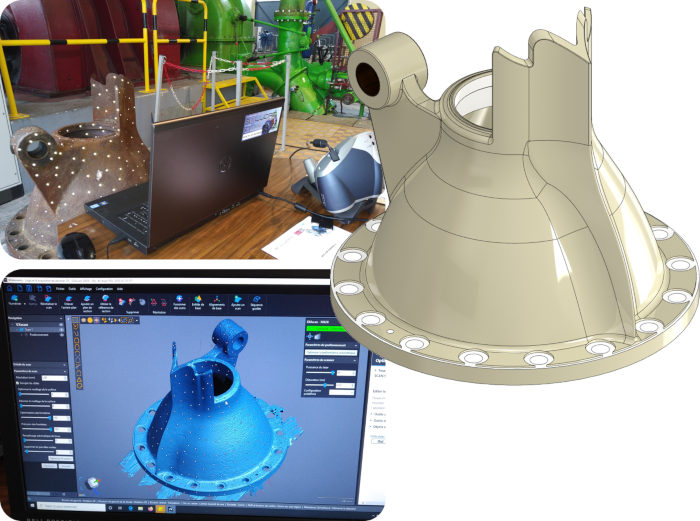

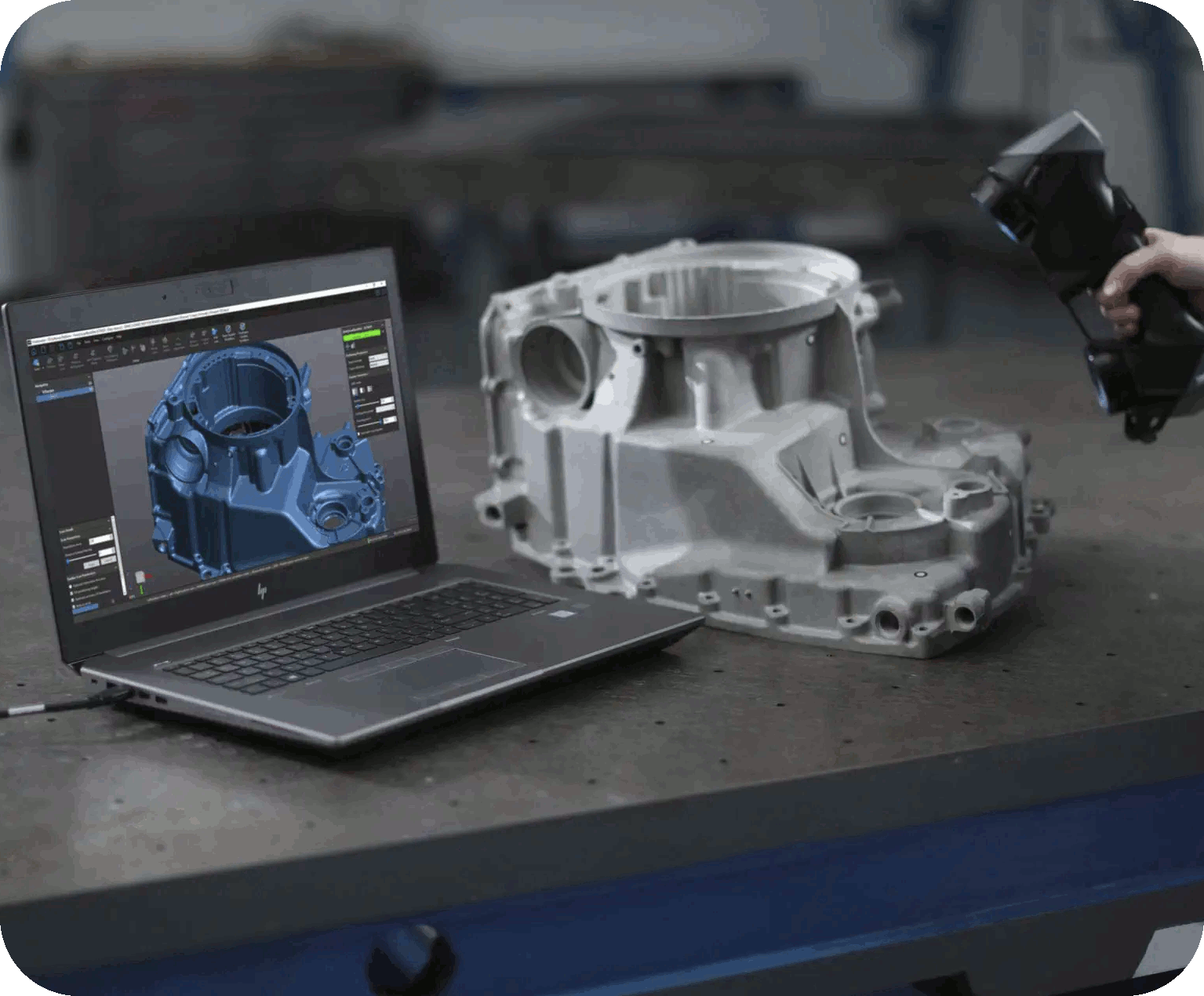

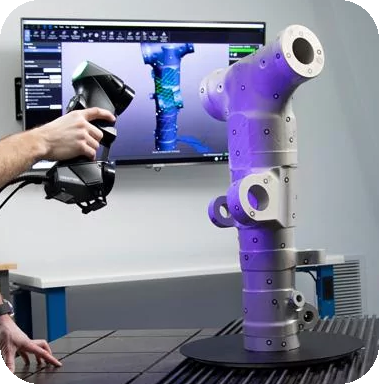

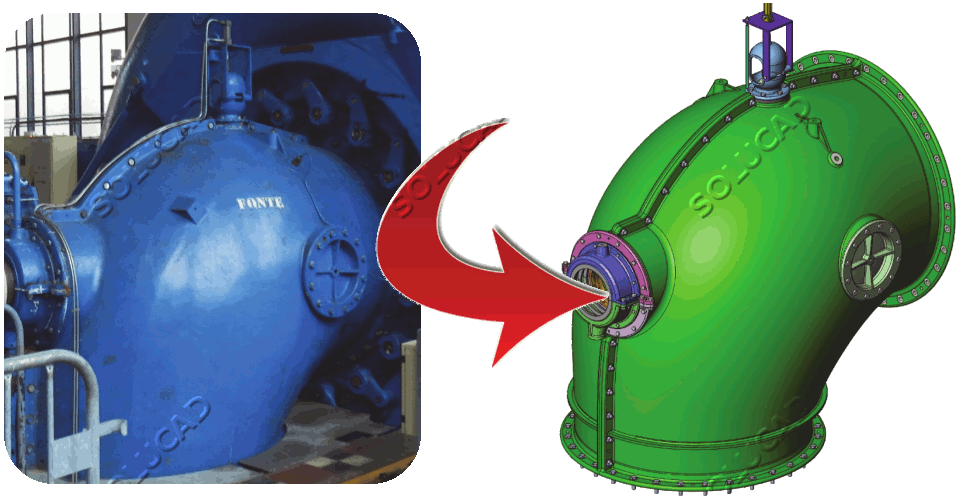

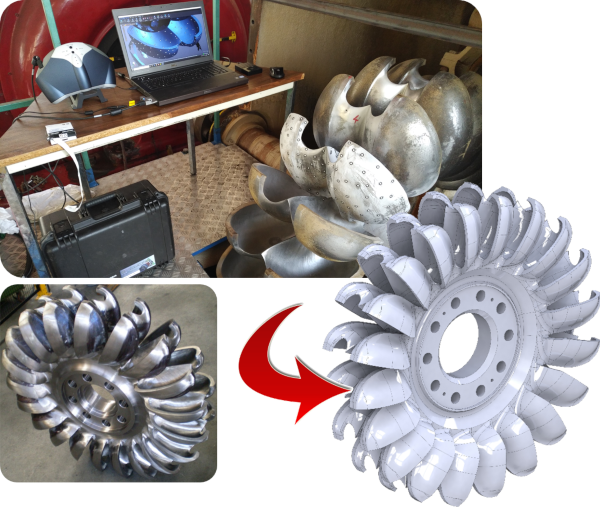

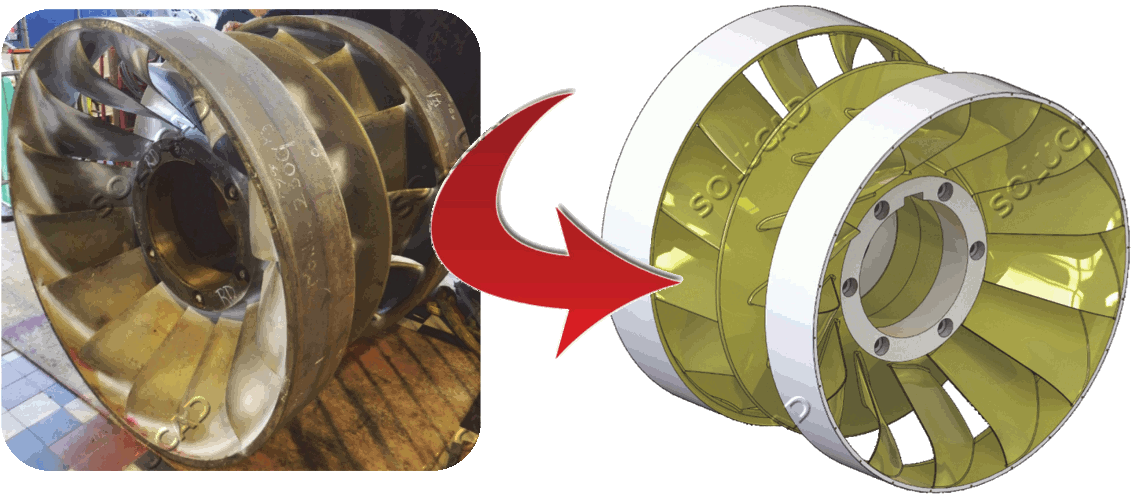

Reverse engineering et numérisation 3D de pièces mécaniques

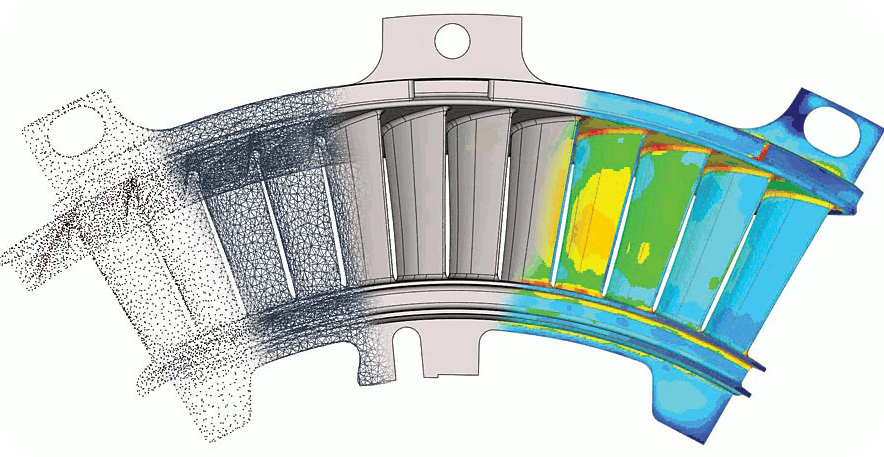

La rétro-conception consiste à apposer sur le nuage de points 3D des formes géométriques CAO afin de reconstruire les surfaces vectorielles de la pièce.
L’expertise de SOLUSCAN3D en rétro-ingénierie permet d’appréhender des géométries complexes pour produire des modèles 3D virtuels à partir d’objets existants; pour restituer des fichiers CAO dans les formats natifs les plus courants tels que SOLIDWORKS, CATIA, SIEMENS, CREO, GEOMAGIC…
Applications du reverse engineering
• Compréhension du fonctionnement
• Réparation ou nouvelle fabrication
• Conception d’une pièce dérivée
• Développement de produits
• Amélioration des performances et/ou fonctionnalités produit
• Conception d’un outillage
• Optimisation des processus de fabrication
• Simulation du comportement
• Calibration pièce étalon pour inspection tridim
• Prototypage rapide et impression 3D
• Documentation...

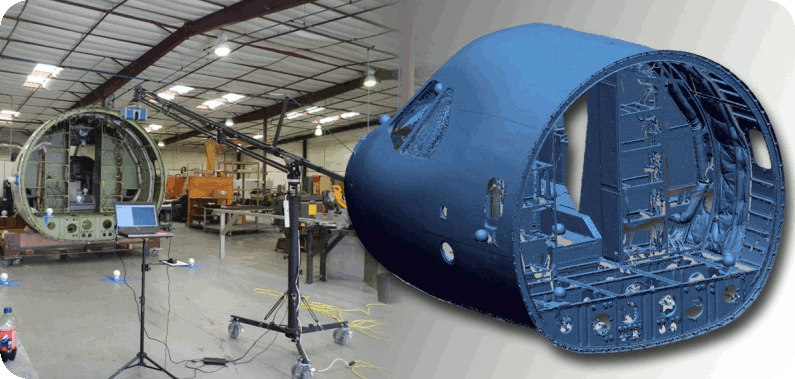

Relevé laser 3D avec ou sans post-traitement - 3 Niveaux de Reverse-Engineering
Équipée des dernières innovations en métrologie tridimensionnelle et acquisition de données, scanner laser 3D longue portée, scanner 3D de précision métrologique, bras de mesure, traqueur laser ou station d’auscultation; SOLUSCAN3D garantit la précision des mesures & l’exhaustivité des relevés pour une base de travail solidement attachée à la réalité. Nos logiciels nous permettent de vous faire profiter des meilleures fonctionnalités de cette technologie. L’opération de reverse engineering se traduit par la génération d’un fichier CAO surfacique ou volumique en format CAO neutre ou natif. Nous vous guiderons dans le choix pour vous permettre d’obtenir une solution rationnelle et optimisée en vous proposant 3 niveaux de Reverse Engineering, Basique, Intermédiaire ou Complet, en fonction de vos besoins.
Niveau 1 : Reverse engineering rapide

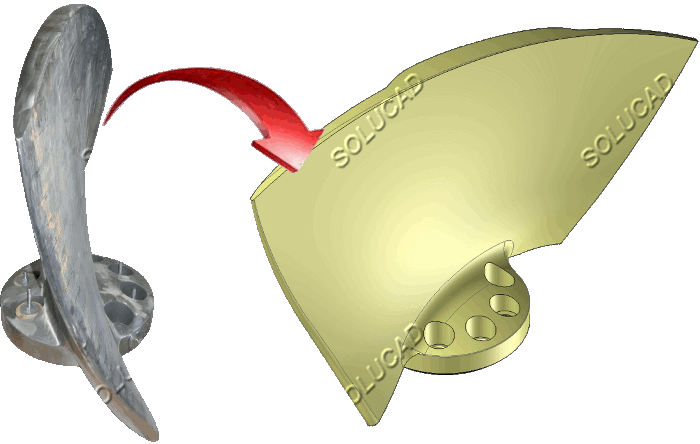

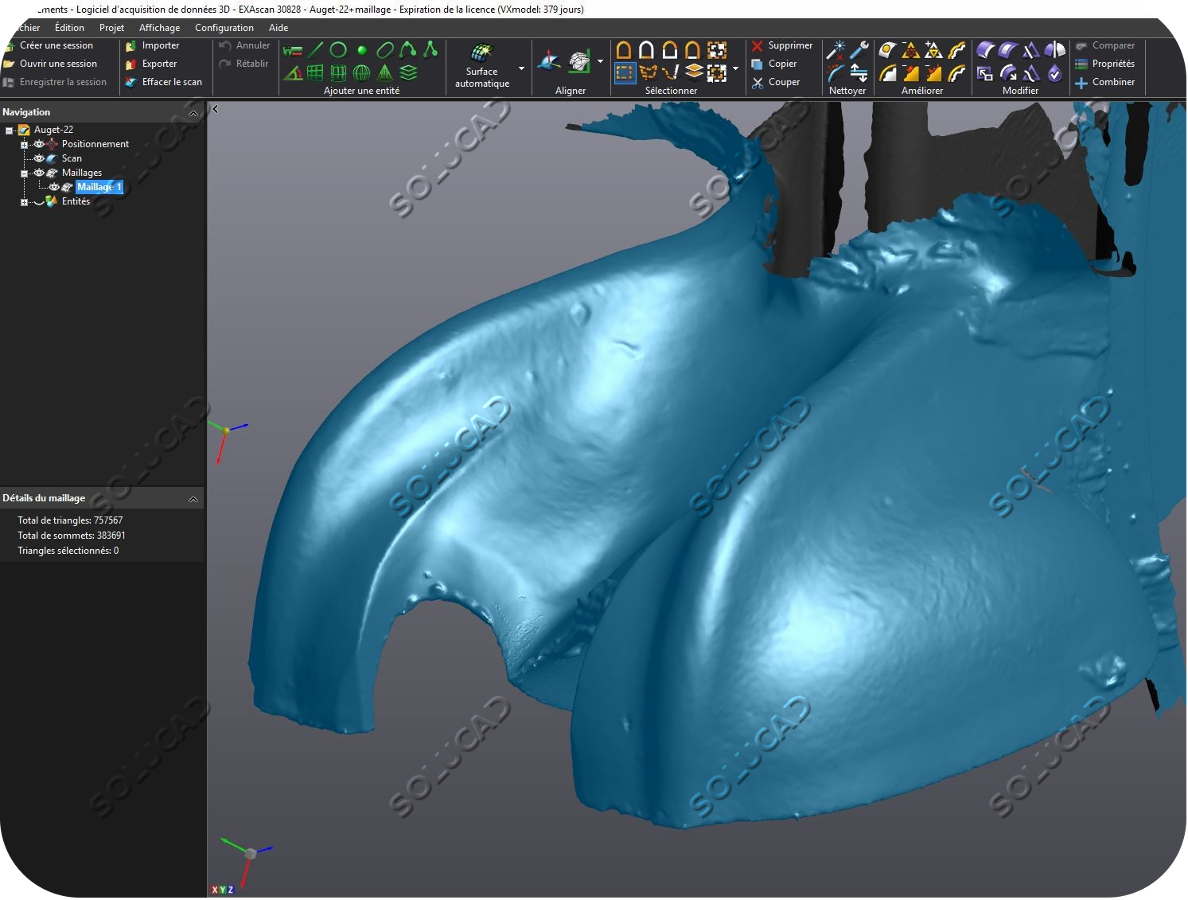

Ce type de fichier vous assure une reconstruction complète à l’identique de la pièce réelle, défauts y compris. Sa structure est adaptée à des formes très complexes telles que des pièces mécaniques de formes gauches, des sculptures, des formes biologiques (animales ou végétales) ou des reliefs naturels.
Avantages :
- Coût maîtrisé
- Rapidité de création (Maillage triangulaire ou nuage de points)
- Utilisable avec tous les logiciels de CAO et de CFAO
Inconvénients :
- Modèle 3D inerte et non paramétrique,
- Modifications à posteriori limitées et laborieuses,
- Inadapté aux géométries prismatiques.
Format : STL
Niveau 2 : Reverse engineering standard
Ces fichiers de modèles 3D paramétriques ou neutres sont identiques à ceux générés classiquement en CAO par les bureaux d’étude (pièce théorique « parfaite »). Nous pouvons aussi proposer des fichiers paramétrés avec leur arborescence chronologique de conception pour permettre la modification à postériori des modèles 3D.
Avantages :
- Définition précise
- Modifications aisées des modèles paramétriques
- Adapté aux géométries prismatiques
Inconvénients :
- Coût et temps de réalisation
- Traitement des surfaces complexes
Formats : PARASOLID, IGES, STEP ou natifs CAO…

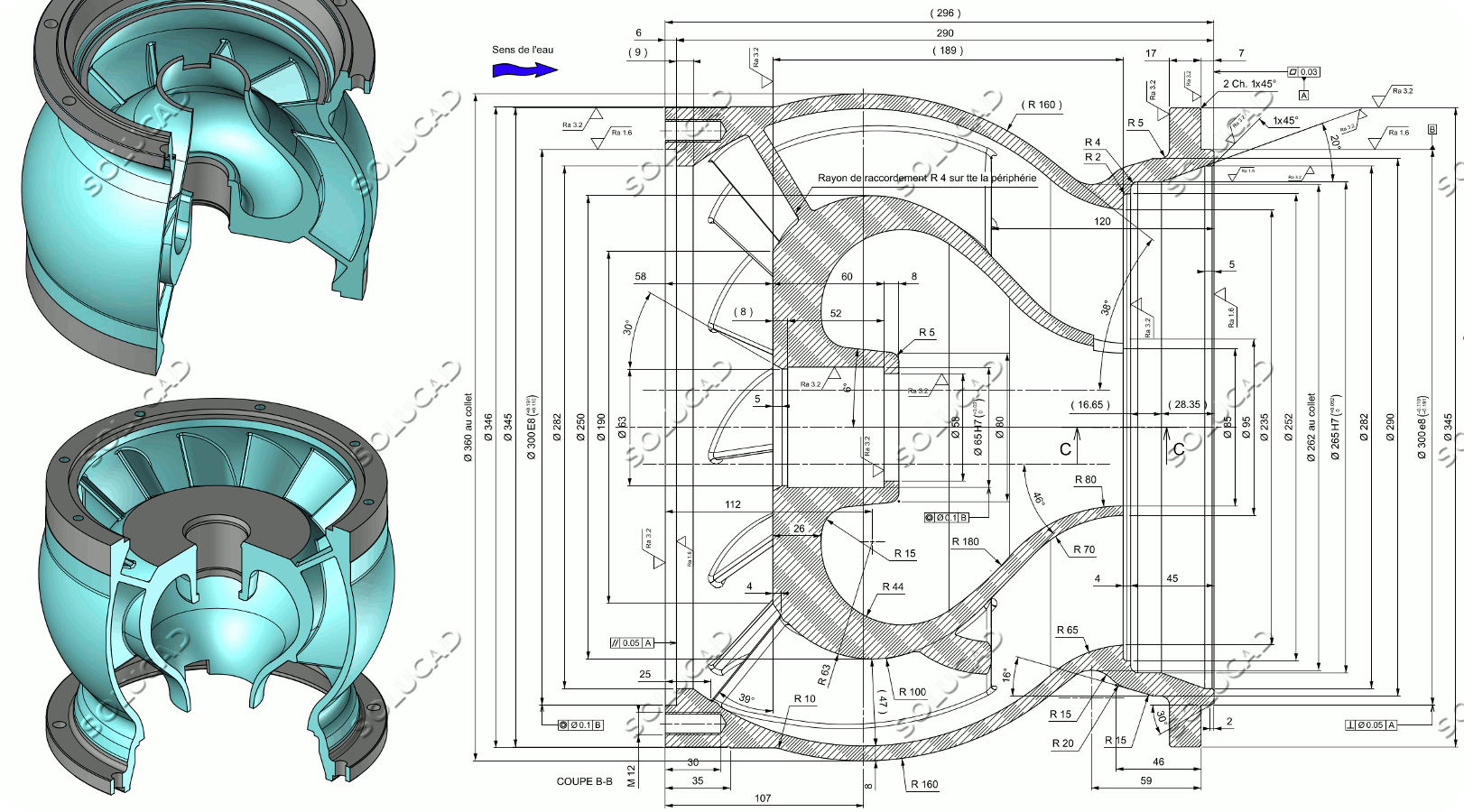

Niveau 3 : Scan 3D + CAO 3D + Plans 2D
Cette prestation intègre les 2 niveaux précédents et se complète par un dossier de plans de fabrication 2D. Ces documents serviront pour la fabrication et le contrôle de nouvelles pièces ou bien ils serviront de base support à d'éventuelles modifications et améliorations.
Des fichiers parfaitement exploitables quel que soit le niveau de prestation
Nos logiciels nous permettent de vous faire profiter des meilleures fonctionnalités de cette technologie. L’opération de reverse-engineering se traduit par la génération d’un fichier CAO surfacique ou volumique en format CAO neutre ou natif. Nous vous guiderons dans le choix pour vous permettre d’obtenir une solution rationnelle et optimisée en vous proposant 3 niveaux de Reverse-Engineering, Base, Intermédiaire ou Complet, en fonction de vos besoins.

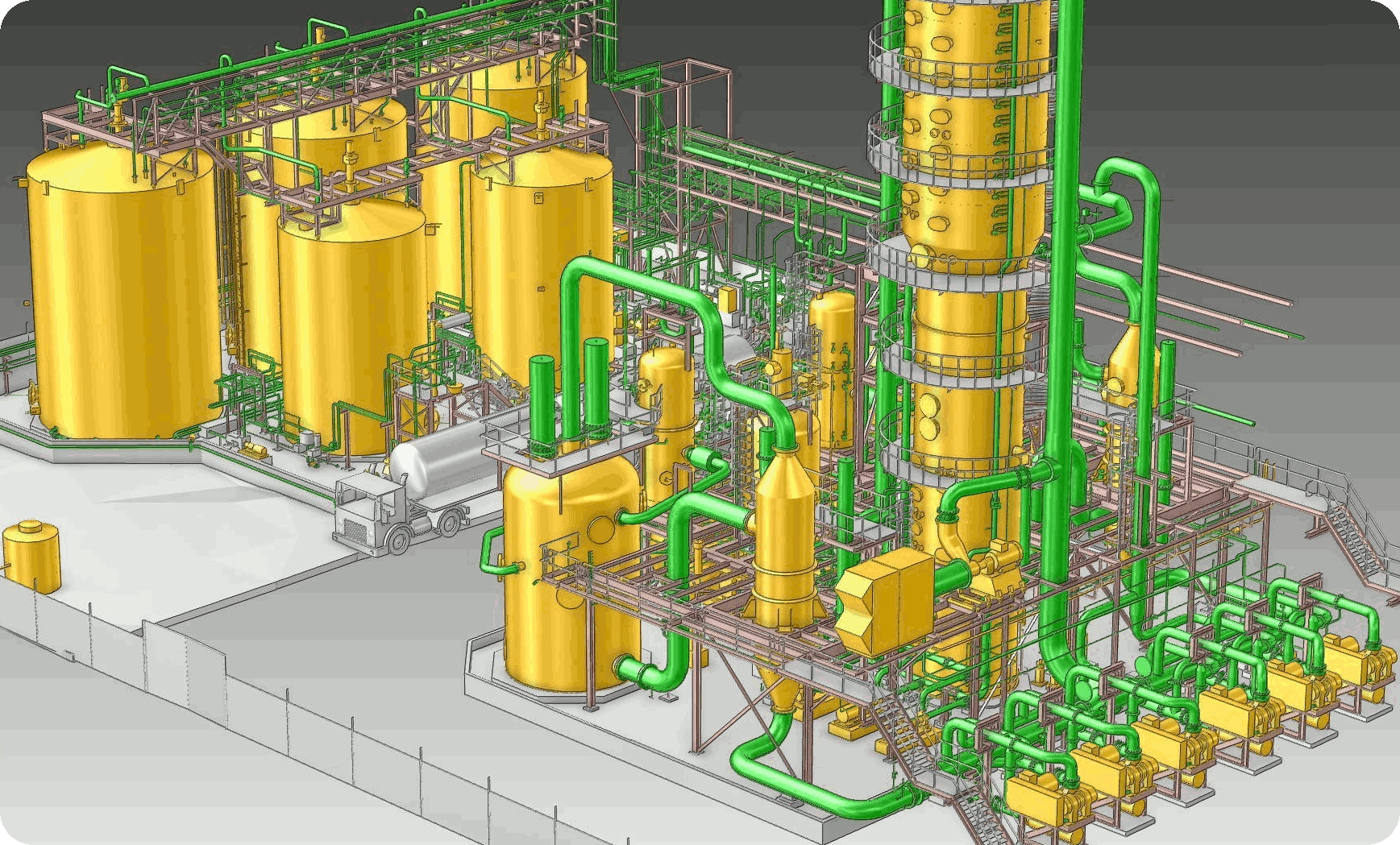

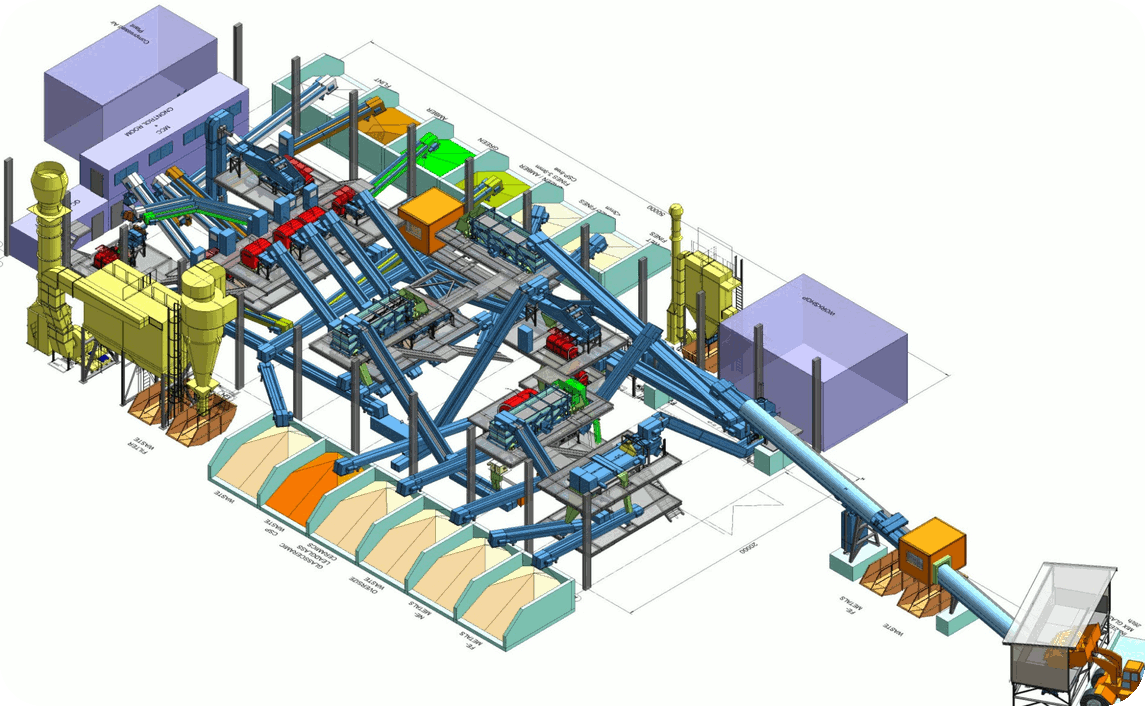

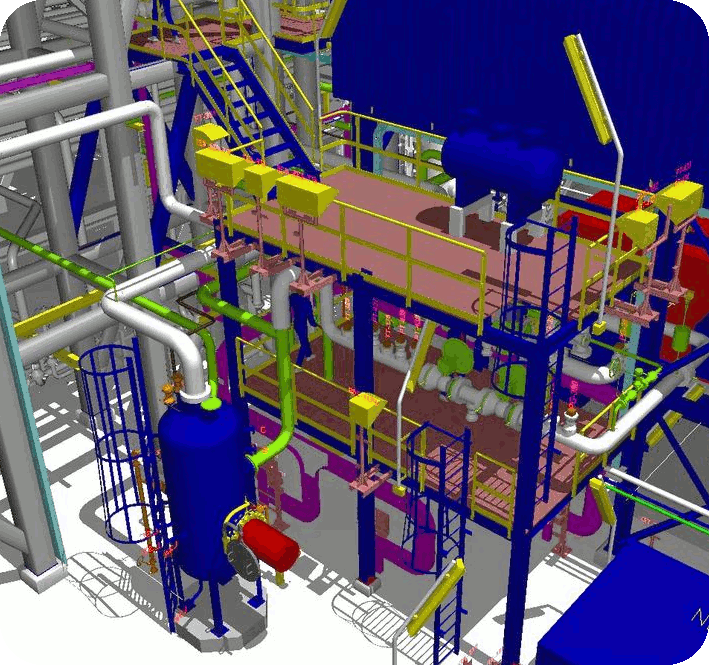

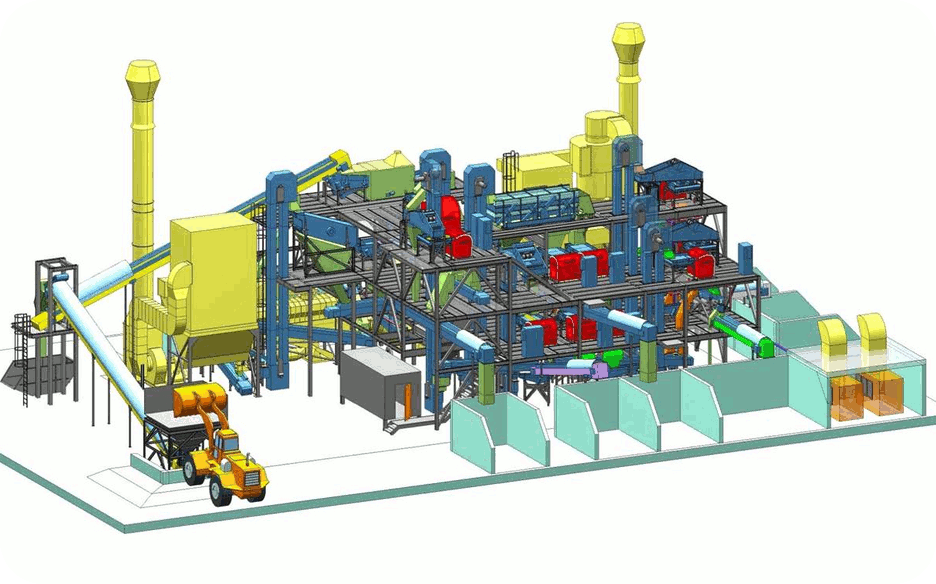

Numérisation 3D d’usines et sites industriels - Scan 3D et Usine du futur
SOLUSCAN3D utilise les dernières technologies de MMT (Machines à Mesurer Tridimensionnelles) associées aux outils numériques les plus performants pour réaliser vos relevés à l'aide de scanners laser 3D avant de restituer les données traitées avec le niveau de détails souhaité.
Nous réalisons des mesures 3D de haute précision, des numérisations 3D et des comparaisons de composants et de structures complexes dans le cadre des processus de production et d’assurance qualité.

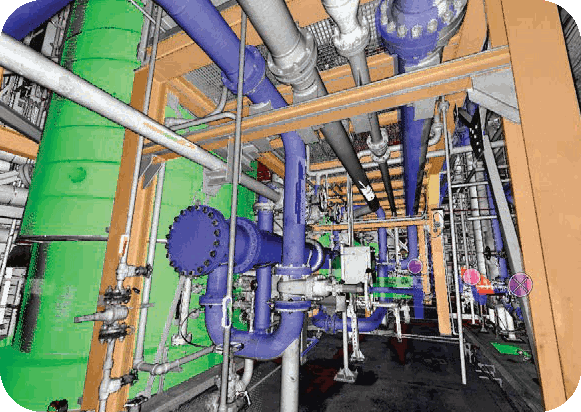

- Relevés laser 3D d’usines
- Maquette numérique BIM de bâtiments industriels

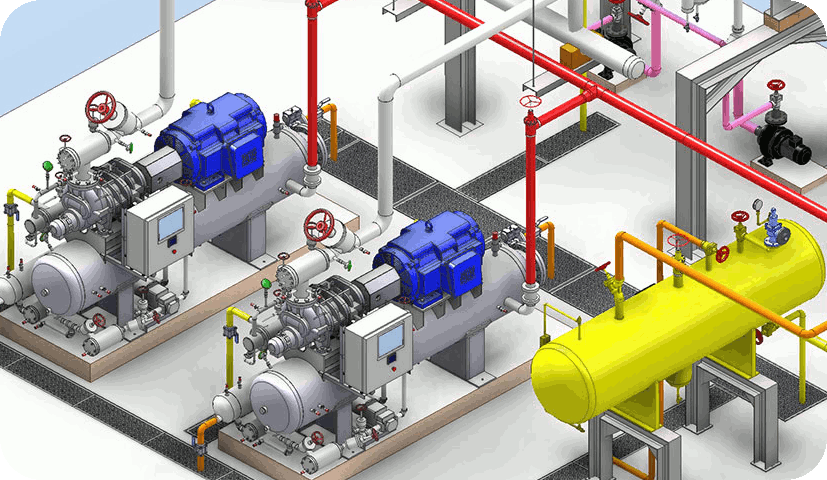

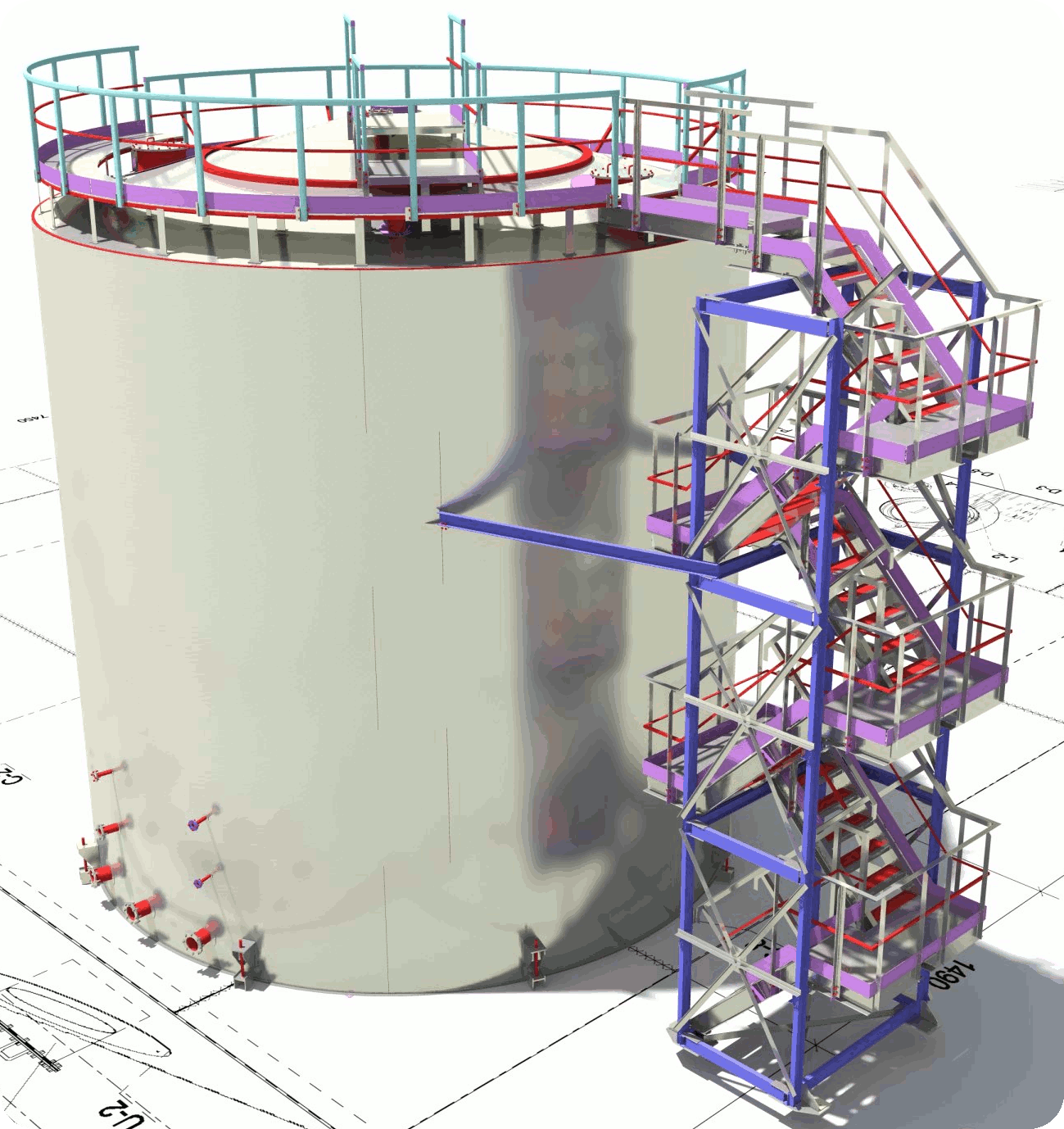

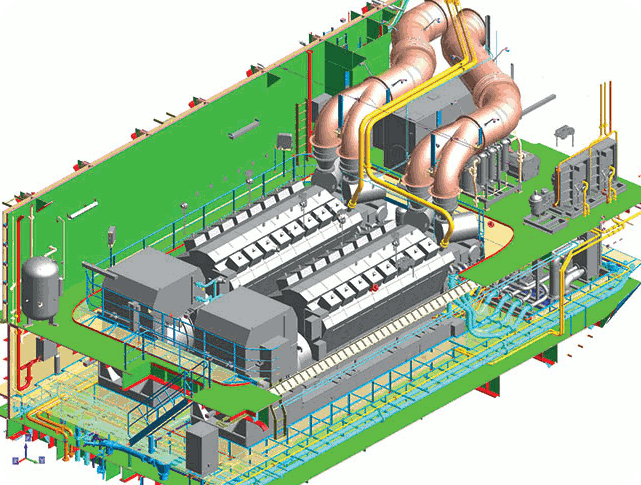

- Numérisation 3D d’équipements industriels

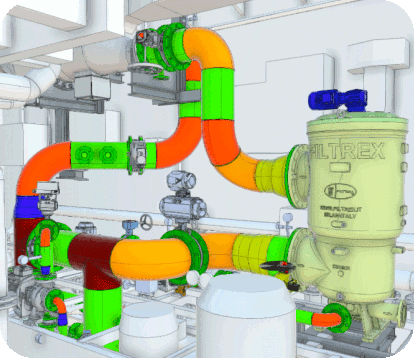

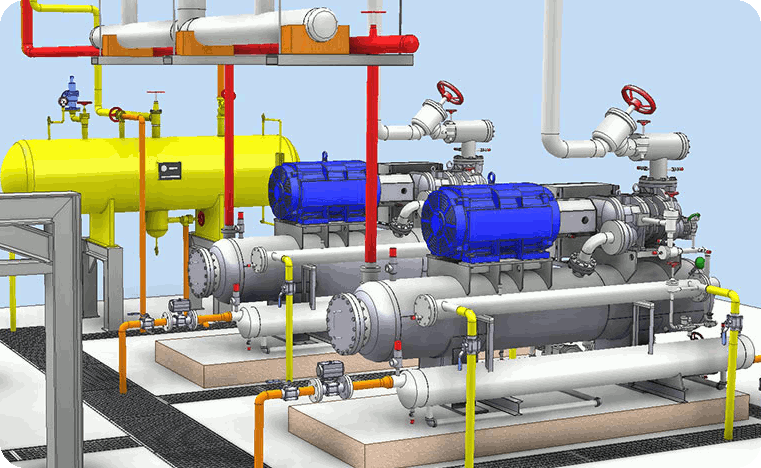

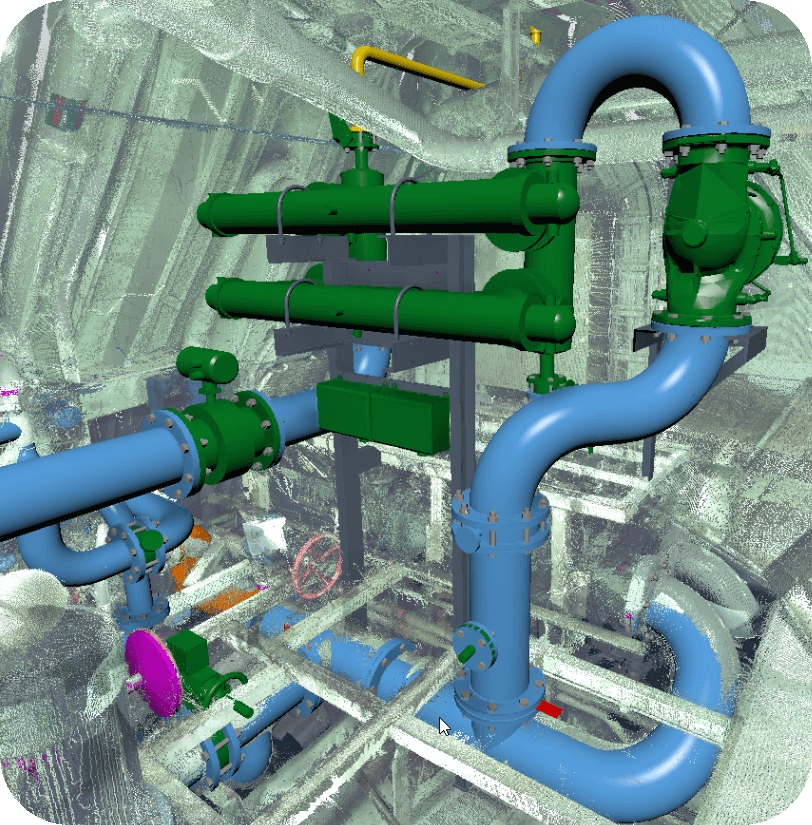

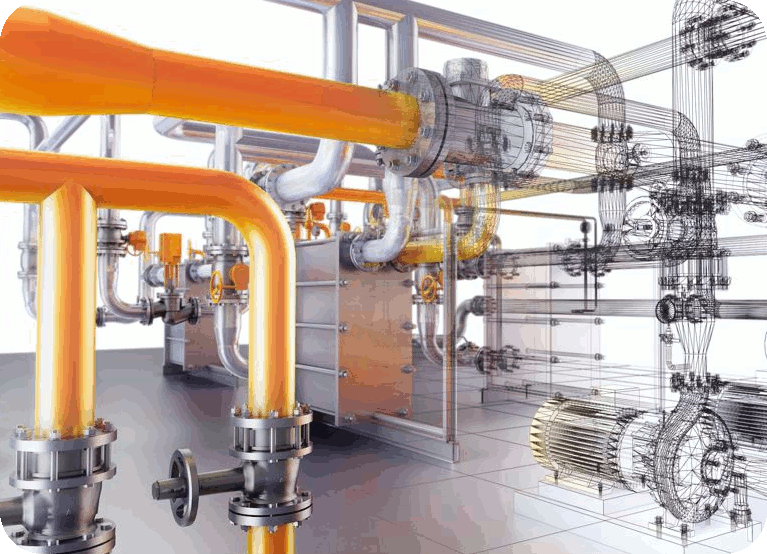

- Modélisation 3D de réseaux de tuyauteries

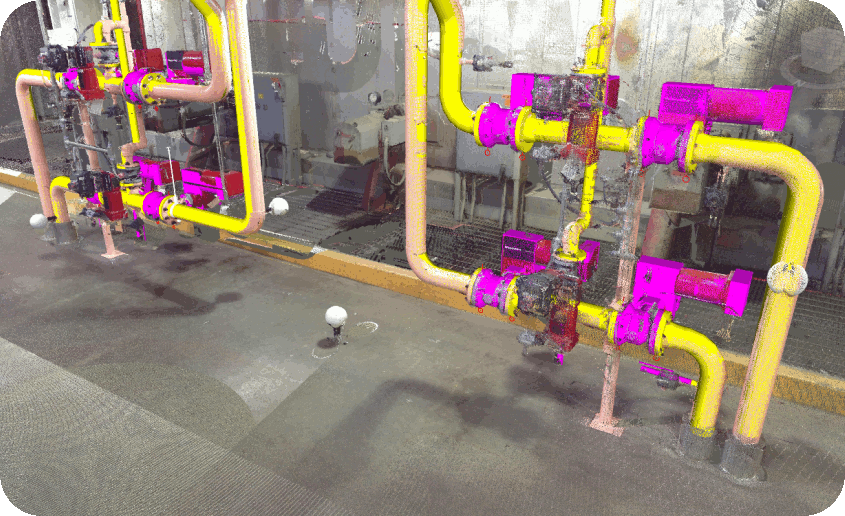

- Nuages de points colorisés
- Plans d’implantations 2D
Nos prestations de mesures 3D permettent :
- De préparer l'usine virtuelle du futur ou usine digitale
- De modéliser, simuler et optimiser vos flux de production et flux logistiques
- De disposer d'une maquette numérique avec environnement 3D précis
- De réaliser des relevés dimensionnels précis depuis un ordinateur
- D’anticiper sur la faisabilité de nouvelles implantations d'équipements industriels
- De modifier vos équipements sans risque d'interférence avec l'existant
- D'élaborer une visite virtuelle – « True-View »...
Les points forts de SOLUSCAN3D
Équipe de passionnés
Réactivité
Outils de haute technologie
Réduction des délais
Niveau de détail élevé
Réduction des coûts
